科达嘉最新推出紧凑型大电流电感CSUT系列，该系列产品融合了科达嘉大电流电感和一体成型电感的先进生产工艺和多项创新技术，兼具大电流电感优异的饱和电流特性及一体成型电感小体积、全屏蔽结构优势，能满足大功率DC-DC转换器、便携式电源、电池管理系统等应用对小尺寸、大电流、高可靠性电感的需求。

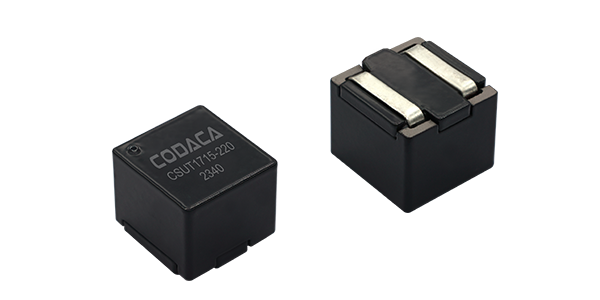

产品概述

CSUT系列电感采用低损耗磁粉芯材料+扁平线绕组设计，具有低直流电阻、高饱和电流特征。全屏蔽结构，紧凑型设计，底部电极，可节省PCB占板面积，满足客户高密度贴装需求。创新的T-core + U-core组装式设计结构，可根据客户需求快速定制产品。

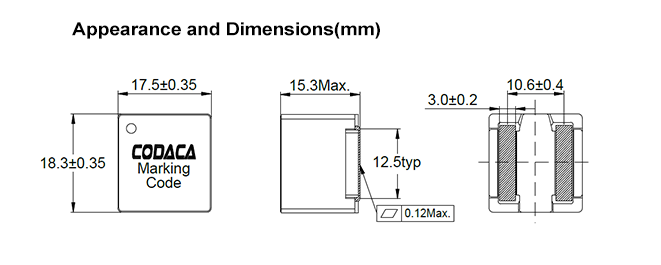

CSUT系列电感值范围10~22μH，DCR为4.7~10.0 mΩ，饱和电流可达38A，工作温度：-55℃ ~+150℃。产品尺寸：17.5mmx18.3mmx15.3mm。

点击上面图片申请样品

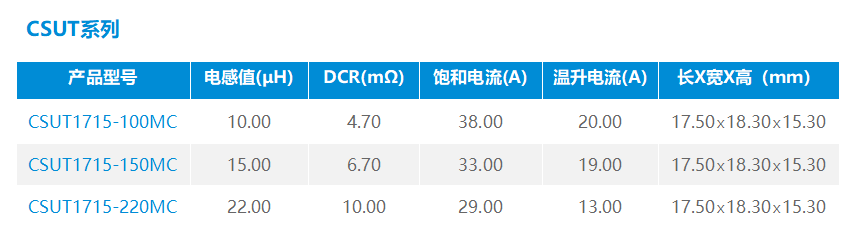

关键参数

产品特点

１、磁粉芯材料＋扁平线圈绕组设计

CSUT系列电感采用科达嘉自主研制的磁粉芯材料和扁平线圈绕组设计。优异的直流偏置能力，可以处理瞬间高峰值电流；扁平线绕组，可实现极低的直流电阻；具有优异的温度稳定性，电感值、直流偏置特性受温度的影响小。

电气特性如下：

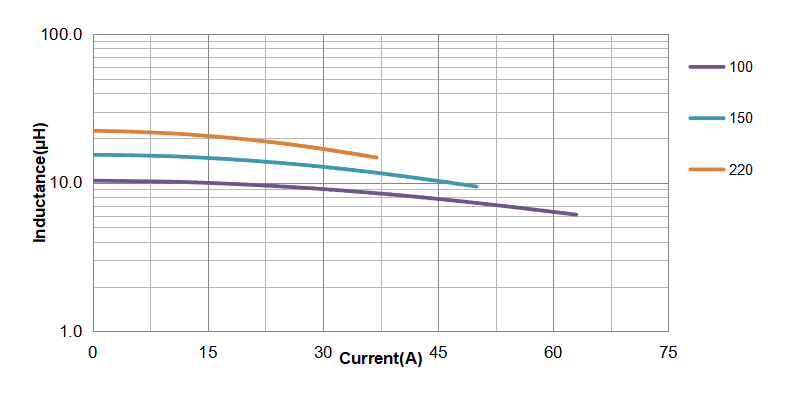

CSUT1715饱和电流曲线

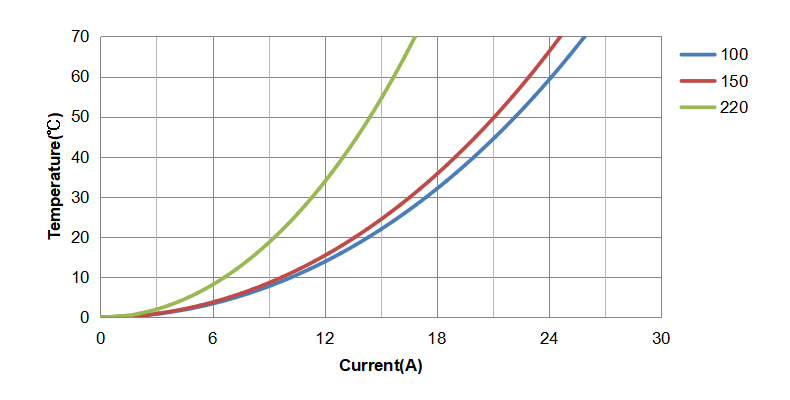

CSUT1715温升电流曲线

２、紧凑型设计，可实现高密度安装

底部电极，紧凑型设计，可实现高密度安装。由于电极设计在磁芯底部，具有一定的磁屏蔽效果。

３、T-core + U-core组装式设计，定制化程度高

T-core + U-core组装式结构，可根据客户需求更换不同的磁芯材质，设计不同的电气性能，快速实现多种定制化需求。

4、磁屏蔽结构，抗干扰能力强

CSUT系列电感线圈被完全包覆在磁芯内部，有效地屏蔽了磁场对外的辐射，可减少电路中元器件高密度安装带来的电磁干扰，有效避免EMC问题。

产品应用

紧凑型大电流电感CSUT系列适用于大功率DC-DC转换器、便携式电源、储能电源、电池管理系统等大功率方案设计，有效提升电源转换效率，增强终端设备的可靠性。

环保标准

产品符合RoHS、REACH、无卤等环保要求。

生产情况

产品已批量生产，交期6-8周。
