产品介绍

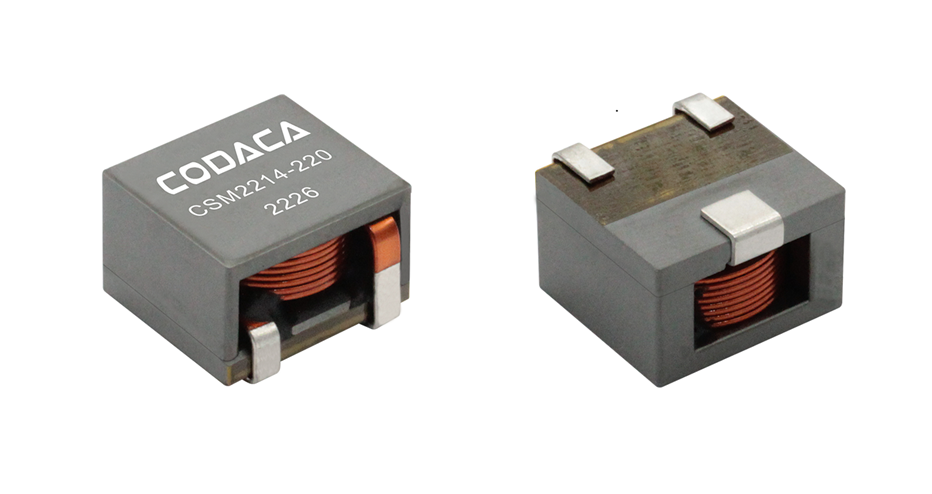

针对工业控制领域高功率电源系统对磁性元件的技术需求，科达嘉电子最新推出了超级大电流电感CSM2214系列，具有小尺寸、耐大电流、极低的直流电阻、适应宽频宽温环境等特点。

超级大电流电感CSM2214系列电感值范围覆盖3.30μH至47.0μH，饱和电流最大可达52A。紧凑型电感设计，外形尺寸为22.3*21.5*14.5mm，PCB占板面积仅为23.0mm x 22.0mm，满足DC/DC转换器小体积、高功率密度设计需求。CSM2214系列产品均已通过AEC-Q200测试认证。

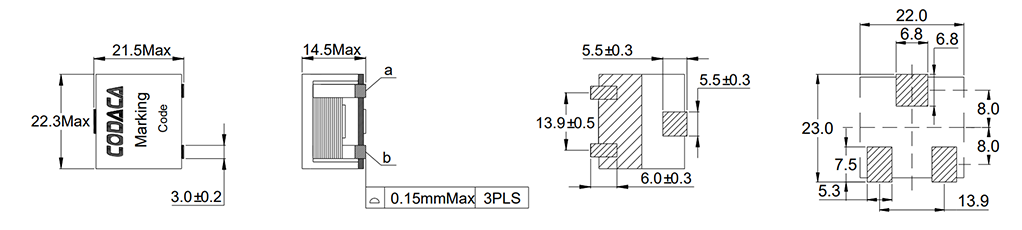

CSM2214尺寸图

产品特性

CSM2214系列采用宽温低功耗的锰锌铁氧体磁芯材料，有效降低电感在电压转换中的磁芯损耗，实现低温升效果，提升转换效率。同时，产品具备优异的温度稳定性，适合应用于各类复杂的场合。

与业界相同尺寸、相同感值的电感产品相比，CSM2214系列拥有更低的直流电阻和更高的饱和电流，能够承受更高的峰值电流，适用于高功率电源系统方案设计及应用。

CSM2214系列采用磁屏蔽结构设计，具有极强的抗电磁干扰能力。底部电极采用扁平线绕组直接引出，有效降低产品开路风险；同时增加第三个焊接端子，提高电感机械稳定性和抗振动能力。

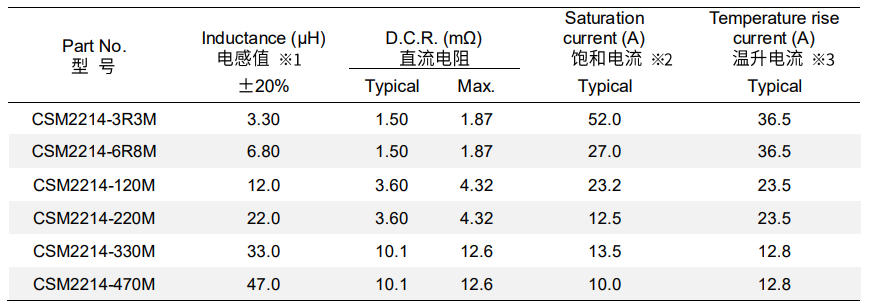

CSM2214电气特性

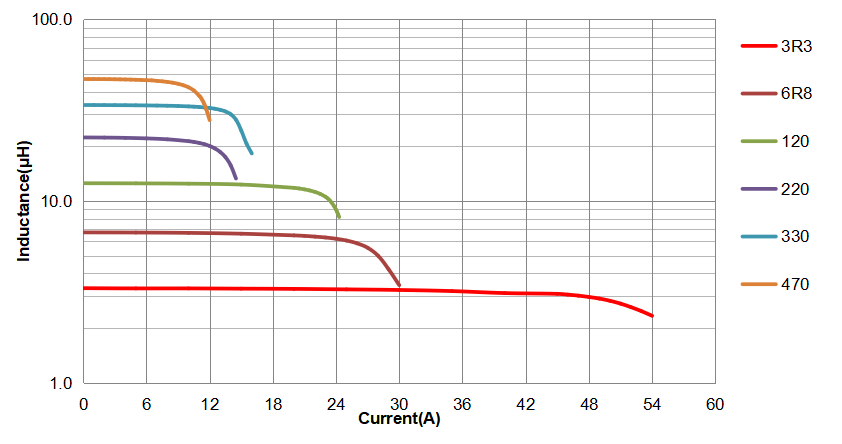

CSM2214饱和电流曲线

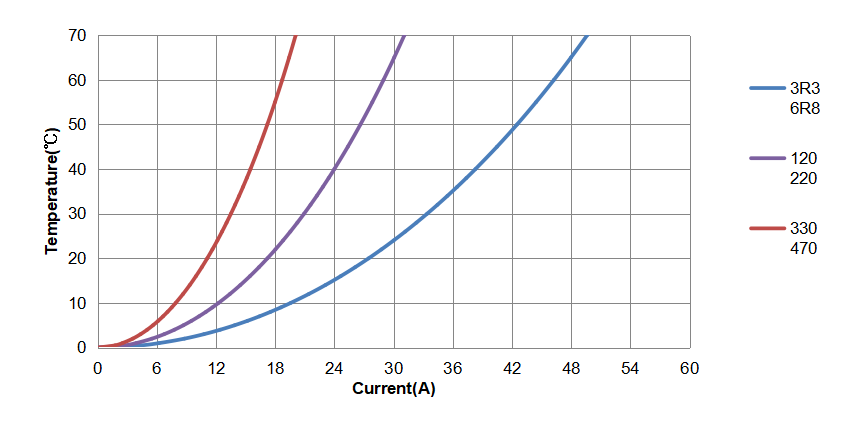

CSM2214温升电流曲线

产品特点

磁屏蔽结构，抗电磁干扰(EMI)性能强；

扁平线绕组，低电阻，寄生电容小；

附加端子设计结构，焊接牢靠；

低损耗设计，适合宽频宽温环境应用；

使用环境

工作温度：-40℃ ～ +125℃ (包含线圈发热)。

应用领域

该系列产品可应用于工业控制领域高功率电源系统、DC-DC转换器、LED驱动等方案设计开发及应用。

环保标准

产品符合RoHS，REACH，无卤等环保要求并通过AEC-Q200测试认证。

生产情况

批量生产、免费申样。功率电感生产厂家科达嘉电子专注功率电感研发20多年，可根据客户特殊需求快速定制产品。公司拥有CNAS认可的实验室，可自主按照AEC-Q200 无源元件产品验证标准进行测试和认证，并可提供AEC-Q200可靠性测试报告。

CSM2214 Series：CSM2214.pdf
