【新品推荐】超级大电流电感CPCF3222 3535系列 助力大功率DC/DC转换器效率提升

时间:

2023-12-07

近年来,随着新能源汽车、储能电源、锂电池为代表的新能源产业蓬勃发展,带动了大功率DC/DC转换器的市场需求增长。DC/DC转换器作为能量传递部件,需满足高转换效率需求,以提高能源利用率,实现节能环保。而电感器作为DC/DC转换器的核心元件之一,其选用的磁芯材料、线圈绕组、结构设计等因素都关系着电感产品的电气性能,从而进一步影响DC/DC转换器的转换效率。


大电流电感


产品概述

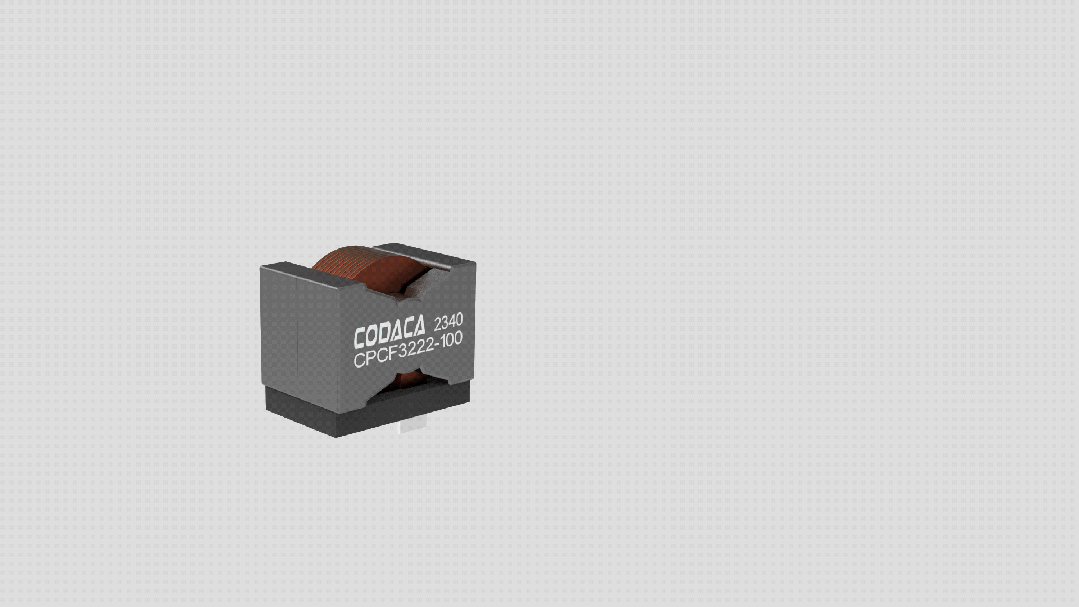

为满足大功率DC/DC转换器对大电流、低损耗、宽频宽温电感产品的需求,科达嘉最新推出超级大电流电感CPCF3222、CPCF3535系列。产品采用宽频宽温低功耗的铁氧体材料,磁芯损耗低,在高频高温环境下具有良好的电流稳定性,饱和电流受温度影响小;扁平线绕组设计,具有低直流电阻,低温升的特点;工作温度为-40℃~+125℃。

该系列产品提供两种规格尺寸,以满足不同客户的需求。CPCF3222电感值3.30~25.0μH,饱和电流29.0~89.2A,产品尺寸为32.0*22.5*30(mm);CPCF3535电感值6.80~47.0μH,饱和电流25.7~71.0A,产品尺寸为36.0*35.7*34.2(mm)。


超级大电流电感


产品特点

扁平线圈绕组,低电阻,低温升。

宽温低功耗材料,低磁芯损耗。

优异的直流偏置特性和温度稳定性。

磁屏蔽结构,抗电磁干扰性能强。

工作温度:-40℃~+125℃ (包含线圈发热)。


电气特性如下:

功率电感

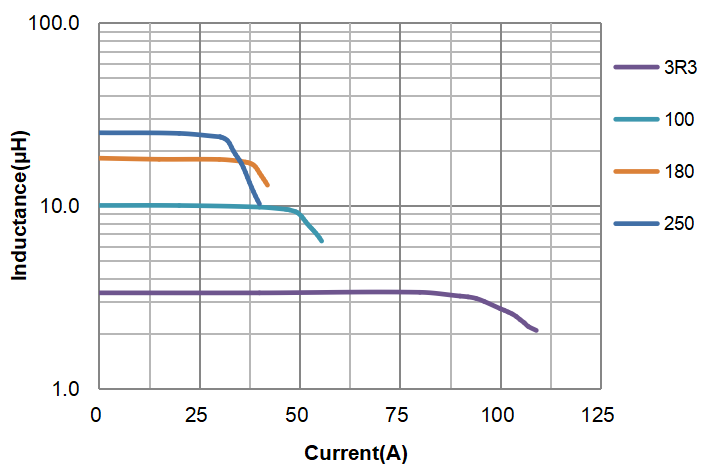

CPCF3222饱和电流曲线


【新品推荐】超级大电流电感CPCF3222 3535系列 助力大功率DC/DC转换器效率提升

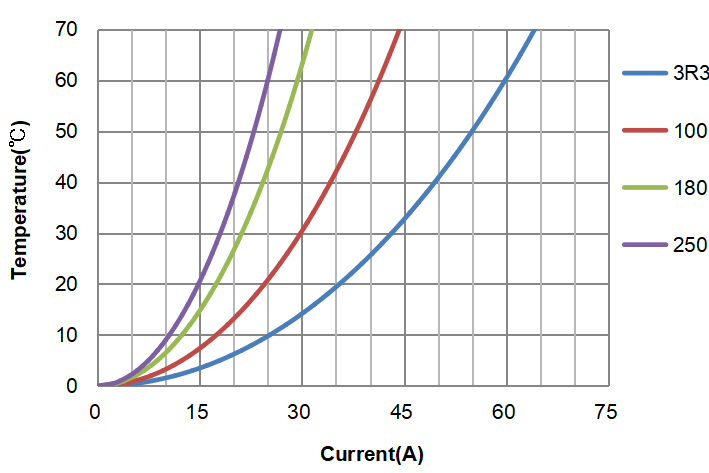

CPCF3222温升电流曲线


【新品推荐】超级大电流电感CPCF3222 3535系列 助力大功率DC/DC转换器效率提升

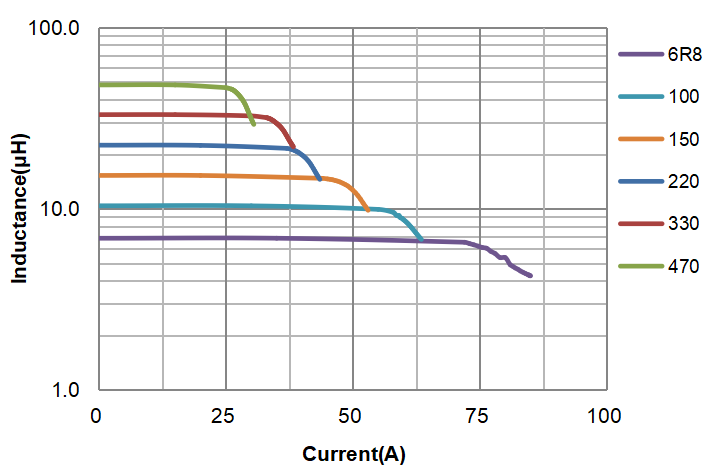

CPCF3535饱和电流曲线


【新品推荐】超级大电流电感CPCF3222 3535系列 助力大功率DC/DC转换器效率提升

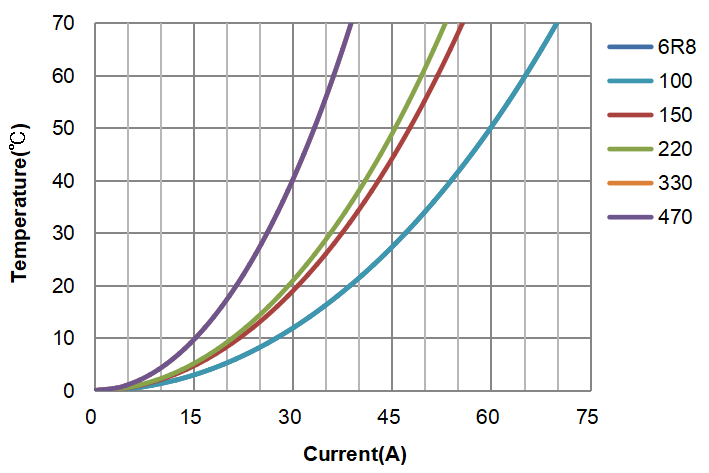

CPCF3535温升电流曲线


外观:紧凑型设计,可快速定制

产品优化了磁芯体积、表面积和线圈绕组绕制面积之间的比率,设计结构更加紧凑,使得电感在较小体积下获得最大输出功率,且占用最小的PCB安装空间。

CPCF3222、CPCF3535属于组装式超级大电流电感。除此尺寸以外,科达嘉电子还可根据客户的特殊设计需求,快速定制不同尺寸,不同材质,不同电感量,不同电气性能的电感器。


应用:适合大功率方案设计

超级大电流电感CPCF3222CPCF3535适合宽频宽温环境,广泛应用于大功率DC-DC转换器、储能电源、锂电池分容化成等大功率方案设计,助力DC-DC转换器转换效率有效提升。


环保标准

产品符合RoHS、REACH、无卤等环保要求。


生产情况

产品已批量生产,交期6-8周。
