随着电子设备的效率越来越高，体积越来越小，电子产业高功率密度设计时代来临。汽车电子、新能源、光伏逆变器、工业控制等领域的大功率部件对功率转换器件提出小型化、大功率、低损耗等需求。相应的，电子设备对电子元件也提出了更高要求。顺应行业需求趋势，科达嘉电子自主研制了低损耗、大电流、电源转换效率高的磁粉芯扁平线大电流电感CPEX系列。

产品概述

CPEX系列采用扁平线绕组和科达嘉自主研发的低损耗磁粉芯材料，具有极低的直流电阻和电感损耗，低温升、高效率，能够长时间稳定工作于大电流应用场合。产品具有优异的直流偏置能力和软饱和特性，可以处理瞬间尖峰电流，标准品饱和电流最高可达290A，定制品饱和电流可高达350A，充分满足大功率部件小体积、高功率密度设计需求。

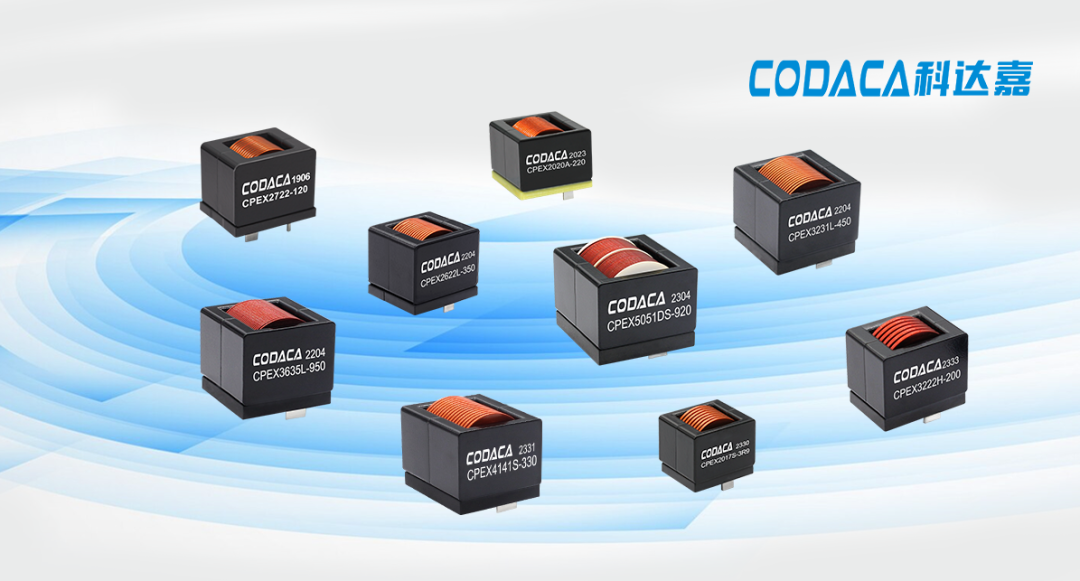

扁平线大电流电感CPEX系列

产品特点
1. 扁平线绕组设计，低直流电阻

CPEX系列大电流电感采用扁平线圈绕组设计，磁芯绕线窗口利用率大于80%，最大限度降低绕组的DCR，有效减小线圈损耗，增加产品的温升电流，实现小体积、大电流。

2. 高饱和电流，低功率损耗

CPEX系列电感采用科达嘉自主研发的磁粉芯材料，具有优异的软饱和特性，能够承受更高的峰值电流不饱和；极低的磁芯损耗，低温升、高效率，电源转换效率高。

3. 更小尺寸，更大电流

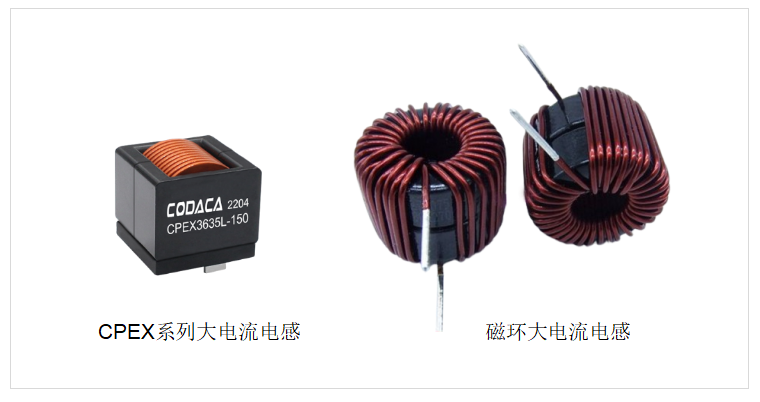

CPEX系列扁平线大电流电感采用紧凑型设计，最大限度缩小产品封装尺寸，相对磁环电感缩小封装尺寸30%。如果以 1:1 的尺寸进行比较，扁平线电感器比同等的圆线电感器能提供更高的额定电流。

4. 抗电磁干扰能力强

扁平线能均匀分布电场，从而最大限度地减少寄生电容，并在源端达到最佳电磁兼容效果，减少EMI 兼容性问题。同时，CPEX系列采用磁屏蔽结构设计，抗电磁干扰能力强。

5. 良好的温度稳定性

CPEX系列具有良好的温度稳定性，在-55°C~+155°C下仍保持良好的饱和电流曲线和温升电流曲线。部分型号通过了AEC-Q200测试，产品品质和可靠性可媲美车规级电感。

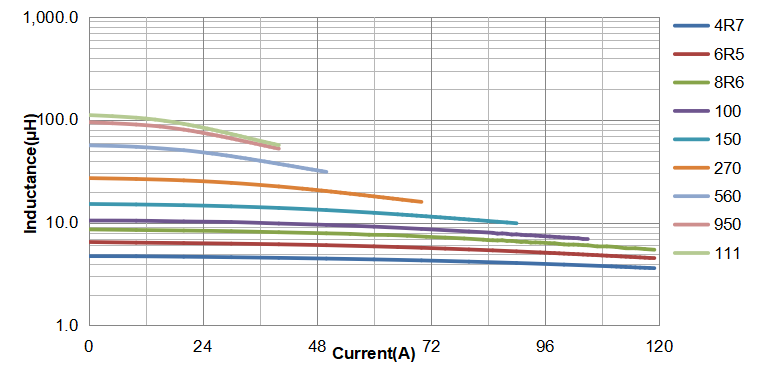

CPEX3635L饱和电流曲线

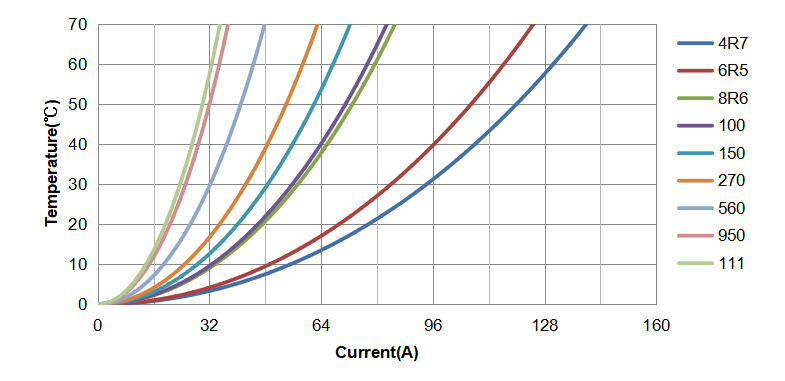

CPEX3635L温升电流曲线

代表型号

科达嘉超级大电流电感CPEX系列目前开发了L（低直流电阻） 、 H（高饱和电流）、S（标准系列）等多个系列可供客户灵活选择，2023年新增了多个封装尺寸和感量。

CPEX系列当前最小尺寸：20.5*17.5*20.5mm，最大尺寸：50.0*51.0*46.0mm；电感值范围：1.5~110μH。具体型号、电气性能及产品尺寸请参见表一。

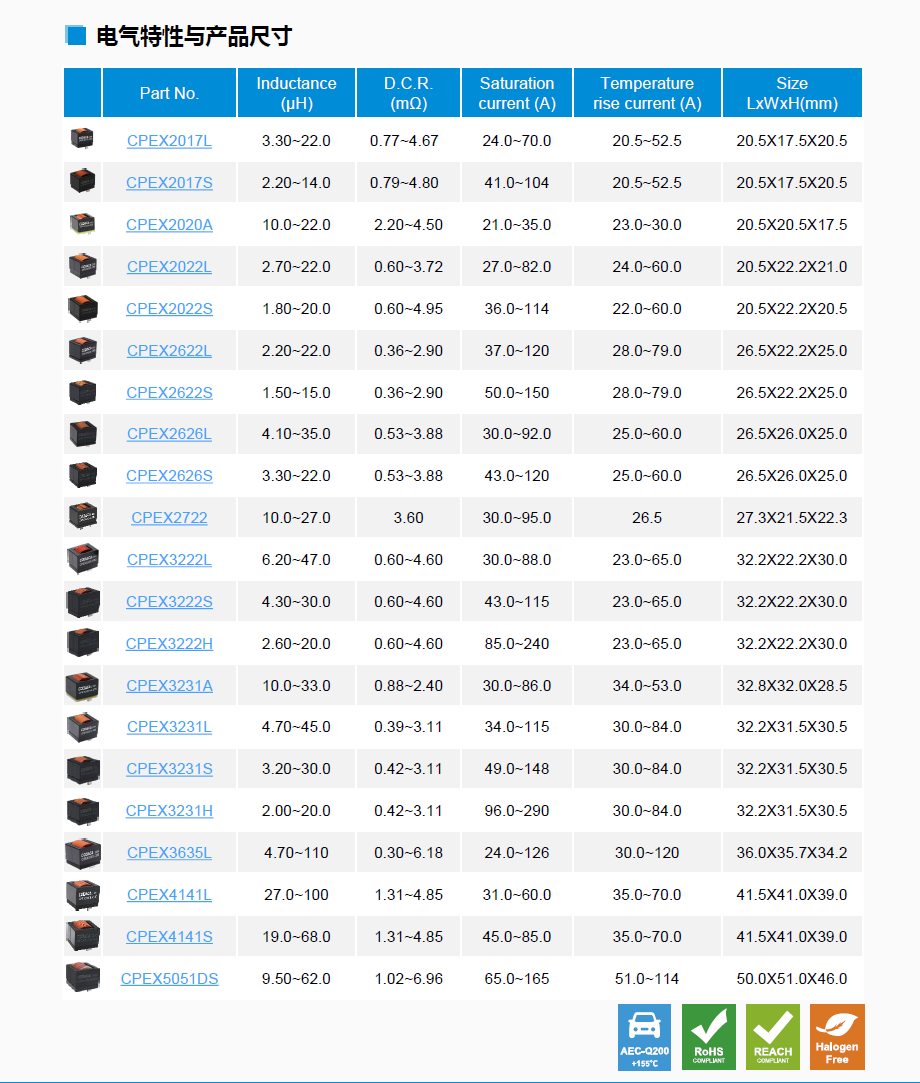

表一：超级大电流电感CPEX系列

点击图片可了解详情或申请样品

产品应用

CPEX系列超级大电流电感可长时间稳定工作于大功率应用场合，被广泛应用于储能电源、工业控制、汽车电子、大功率LED、充电桩等大电流设计方案中。

环保标准

产品符合RoHS、REACH、无卤等环保要求。

生产情况
产品已批量生产，交期6-8周。
