在工业电源、新能源、服务器电源等电源设计领域，持续提升的功率密度、能效需求对电感元件提出了更为严苛的挑战。尤其是在高应用开关频率、高工作电流、高工作温度等场景下，电源系统对功率电感性能提出很高的要求。科达嘉最新推出的CPAS2222系列超级大电流电感通过磁芯材料及电感制造工艺的创新，以卓越性能成为高频高效电源设计的理想选择。

一、技术升级实现性能突破

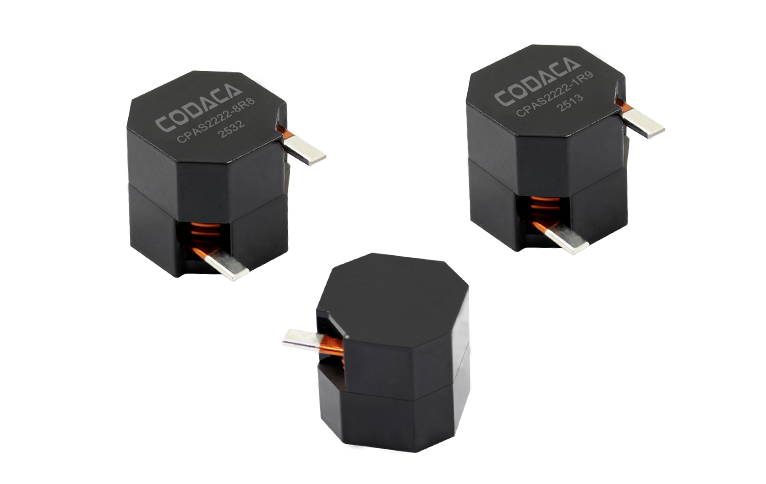

科达嘉CPAS2222是大电流功率电感CPAG2222的升级品，采用低损耗磁芯和扁平线圈绕组设计，具有优异的直流偏置能力，可处理瞬间高峰值电流而不饱和。电感值、直流偏置特性受温度影响小，可在+155℃高温下连续工作。电感器采用扁平线绕组实现极低的直流电阻，实现大功率，低温升效果。电感值范围1.90~10.00 μH，饱和电流范围31.00~76.00 A，温升电流范围32.00~57.00 A。

相较于前代CPAG系列，CPAS2222系列采用了科达嘉最新研发的宽频宽温磁芯材料,在高频宽温环境下保持稳定的电气性能，在高频应用下电感损耗低，满足现代高频开关电源设计需求。

二、卓越性能铸就核心优势

CPAS2222系列大电流电感具有以下优势和亮点：

1、强大的抗饱和能力：CPAS2222系列电感拥有优异的直流偏置特性，抗饱和能力强，能够轻松应对瞬时高峰值电流冲击，确保系统在动态负载下的稳定运行。

2、高频低损耗特性：采用科达嘉自主研发的高频低损耗磁芯材料，在高频应用环境下磁芯损耗低。其中，在200kHz - 400kHz频率下电感磁芯损耗最低。

图1 CPAS2222系列与同封装尺寸电感在500kHz频率下的磁芯损耗对比

在500kHz工作频率下，对CPAS2222系列电感与同封装尺寸的常规电感进行了磁芯损耗测试，重点考察了不同温度环境下的性能表现（如图1）。

测试数据显示，两种电感在不同温度条件下的损耗数据曲线变化趋势相近，均展现出优异的温度稳定性。然而，CPAS2222系列电感在磁芯损耗方面表现更为突出，其损耗值较同封装尺寸的常规电感降低了约40%。这一显著优势使CPAS2222系列电感成为高频高效电源设计的理想选择。

3、高效的功耗控制：电感器采用扁平线绕组技术，显著降低了直流电阻（DCR），从而大幅减少铜损，提升电感整体能效。

4、良好的温度稳定性：电感值与直流偏置特性受温度影响小，在-55℃至+155℃的温范围内性能一致，保障了系统在全工况下的可靠性。

5、出色的抗电磁干扰性能：磁屏蔽结构设计，具有很强的抗电磁干扰（EMI）能力，也便于高密度布局，避免对周边敏感电路造成影响。

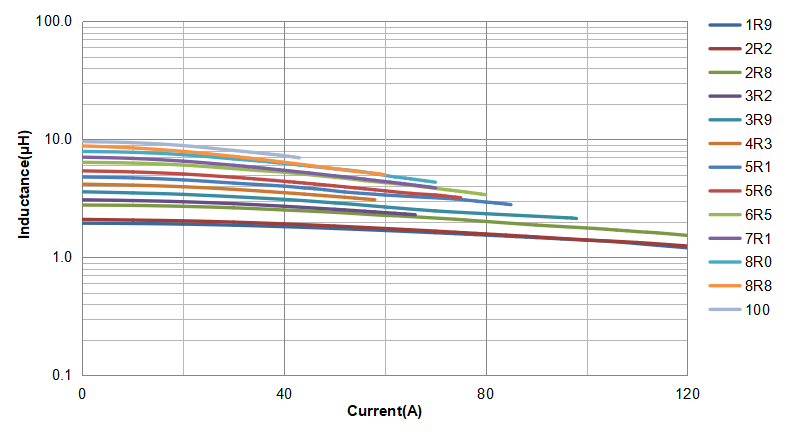

图2 CPAS2222系列饱和电流曲线

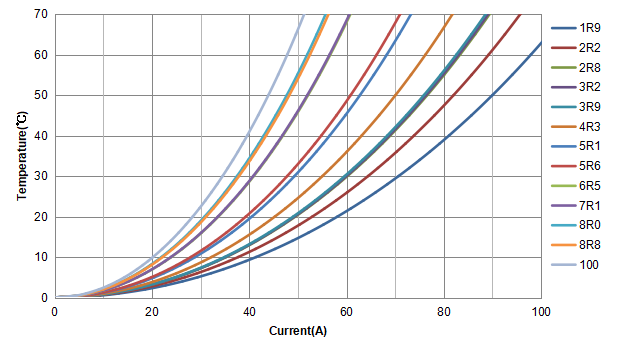

图3 CPAS2222系列温升电流曲线

四、应用广泛，助力大功率电源设计

科达嘉CPAS2222超级大电流电感以高应用频率、高饱和电流、高工作温度、高可靠性助力电源工程师突破设计瓶颈，为下一代电力电子设备注入可靠的核心动力，适用于大功率应用场景，应用领域主要包括：

◾ 光伏逆变器、储能系统等新能源设备

◾ 工业自动化控制、伺服驱动等工业电源

◾ 大电流DC/DC转换器、开关稳压器

◾ 服务器主板、通信设备电源等

五、环保认证及生产情况

产品已批量生产，交期4-6周。

产品符合RoHS、REACH、无卤等环保要求。

如需了解产品详情，请访问科达嘉官网或联系销售人员。
