随着汽车向电动化、智能化和网联化方向演进，车载电子系统的复杂度呈指数级增长。一辆高端智能汽车搭载的ECU（电子控制单元）数量已超过百余个，ADAS、高算力域控制器、车载以太网、BMS系统等模块对电磁兼容（EMC）性能提出了严苛要求。

与此同时，PCB布局空间因整车轻量化和集成化趋势而被持续压缩，传统EMC滤波电路中分立共模电感与差模电感的组合方案占板面积过大，难以兼顾高性能与小型化。科达嘉依托磁集成技术创新，推出VSDN0650A系列车规级共模电感，将共模与差模噪声抑制功能合二为一，以紧凑的封装结构实现优异的电磁干扰滤波效果，为汽车电子高密度设计提供可靠解决方案。

一、EMC电磁兼容 — 汽车电子的可靠基石

电磁兼容（EMC）是汽车电子系统在复杂车载电磁环境中正常工作的核心能力，涵盖电磁干扰（EMI）和电磁抗扰性（EMS）两大维度。良好的EMC性能直接关系行车安全、功能稳定与整车品质，其重要性体现在以下三个方面：

• 保障关键功能稳定执行：具备良好EMC性能的车载设备可有效抵御来自电机启停、高压开关、无线通信频段等内外部干扰源的影响，避免信号失真、误触发或控制指令异常，确保汽车电子关键系统零故障运行。

• 提升多域协同系统可靠性：在多个汽车电子设备协同工作的复杂系统中（如车载娱乐、动力控制单元），良好的EMC设计可显著抑制模块间串扰，增强系统整体抗扰度，保障信号完整性和通信稳定性，从而延长整车电子系统使用寿命。

• 满足车规级法规与标准：国际和国内对电子产品的电磁辐射和抗扰度均有明确规范（如汽车行业CISPR 25、ISO 11452等EMC测试标准）。且汽车电子元器件需通过AEC-Q200等可靠性认证，确保在严苛车载环境下的长期稳定性。合规设计不仅是产品上市的基本要求，更是规避法律风险、突破贸易壁垒的关键。

二、汽车电子EMC设计关键要点

在汽车电子产品开发流程中，EMC设计应贯穿于系统架构设计、原理图绘制、PCB布局、结构选型及材料选用的全链条。以下要点尤为关键：

1、布局与屏蔽：通过合理划分高频、低频及功率回路，减少干扰耦合路径；采用金属屏蔽罩搭配导电泡棉对噪声源实施封闭屏蔽，有效抑制辐射发射；对敏感电路进行屏蔽隔离，提升系统电磁抗扰能力。

2、滤波与接地：在电源端口和信号接口配置适当的滤波器（如共模扼流圈、差模电感、X/Y电容等），以衰减传导干扰；同时构建低阻抗接地系统，为静电放电和浪涌电流提供可靠泄放路径，尤其需关注车载12V/48V电源系统的瞬态特性。

3、材料选择：选用高磁导率、低损耗、宽温稳定的磁性材料制作电感与磁珠，确保在-55℃～+155℃的温度范围内性能稳定；屏蔽材料需兼顾导电性与机械强度，以适应振动和热循环工况。

4、车规级认证要求：汽车电子元器件需通过AEC-Q200等可靠性认证，确保在严苛车载环境下的长期稳定性。产品需满足CISPR 25、ISO 11452等EMC测试标准，以及各整车厂（OEM）的特定测试规范。

三、传统共/差模电感EMC设计局限

共模电感和差模电感作为成熟的滤波器件，在抑制车载电源端传导干扰方面已有广泛应用，但在新一代汽车电子设计中面临明显瓶颈：

• 适用频段受限：传统共模/差模电感主要针对电源输入端的低频（几十kHz至数MHz）EMC设计，对于后端高频信号处理电路（如高速数据线、射频前端），其寄生参数和频率响应不再适用。

• 差模抑制手段不足：在信号滤波端，常采用贴片共模电感以衰减共模噪声，但对差模干扰的抑制需另寻方案。常见做法包括：

（1）增大共模电感的漏感，利用其等效差模电感进行滤波。但漏感值受磁芯结构、绕制工艺、材料一致性等多因素影响，精度难以控制，批量化生产时一致性差；

（2）额外增加片式电感、空心线圈或磁珠，甚至依靠PCB走线寄生电感来实现差模滤波。

上述矛盾在智能驾驶域控制器、座舱域控制器等高集成度设计中尤为突出——当PCB面积被压缩至极限时，同时容纳共模与差模电感的传统布局几乎无法实现。

四、汽车电子EMC解决方案

面对车载应用对尺寸与EMC性能的双重压力，磁集成技术成为破局之道。科达嘉VSDN0650A系列采用创新的共模/差模磁集成结构设计（专利技术），将两种滤波功能无缝融合，为汽车EMC滤波设计提供了全新思路。

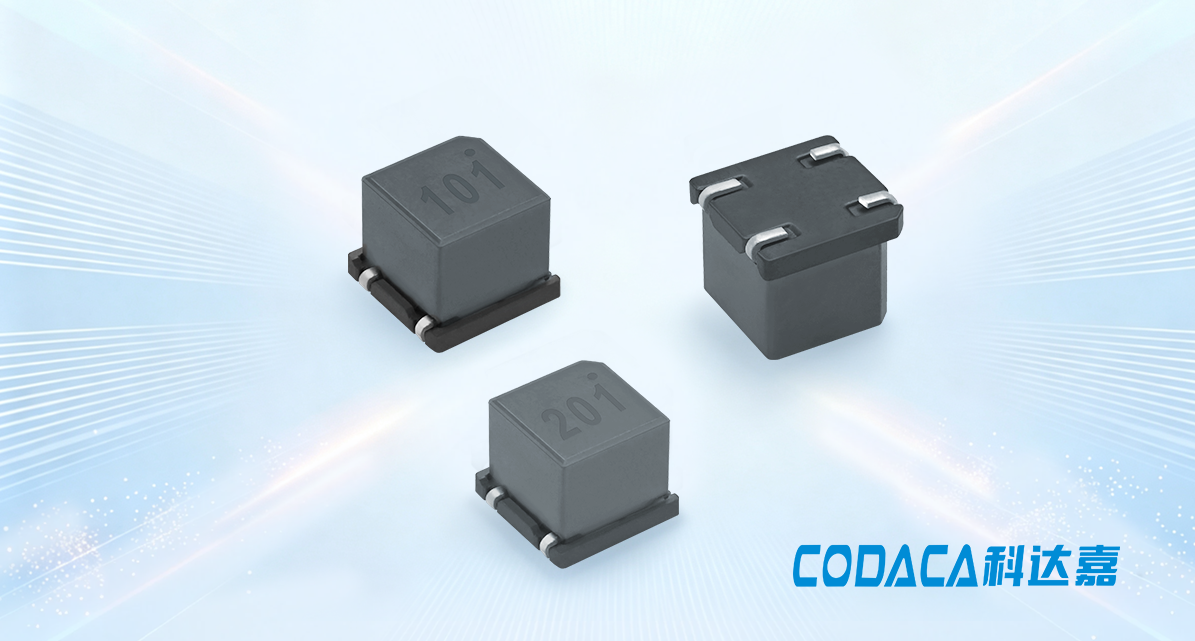

科达嘉车规级共模电感VSDN0650A系列

1、产品创新点

• 磁集成结构：将共模与差模滤波功能集于一体，在某些电路拓扑中可直接省去独立差模电感，实现更高功率密度、更小尺寸设计，显著减少汽车电子元件数量和PCB占板面积。


• 创新磁芯结构：采用E+]型磁芯结构，通过磁路闭合设计降低磁场泄露，同时提升有效电感值和精度。矩形中柱设计增大磁芯有效截面积，大幅提升抗饱和能力，使差模电感可承受更高尖峰电流而不饱和，保障差模噪声滤除的稳定性。同时，有效压缩器件高度，利于薄型化安装。

• 全屏蔽结构设计：采用闭合磁路+外围屏蔽罩的双重屏蔽架构，增强抗外部电磁干扰能力，抑制磁场对外辐射，确保信号传输极小失真，满足CISPR 25 Class 5最严格辐射发射限值要求。

• 扁平线平绕工艺：降低线圈分布电容，提升Q值，减少高频损耗，并有效提高电感的固有谐振频率（SRF），使其适配高频信号处理场景。

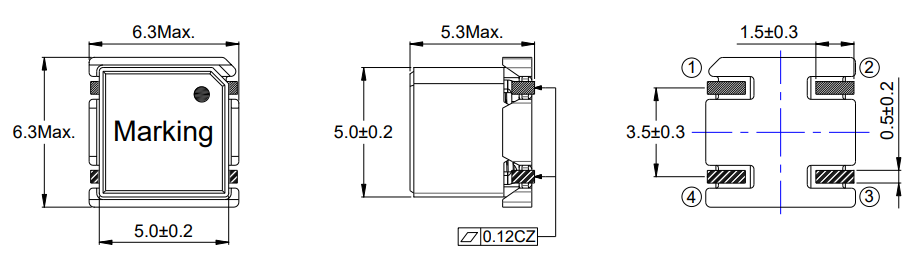

外观尺寸

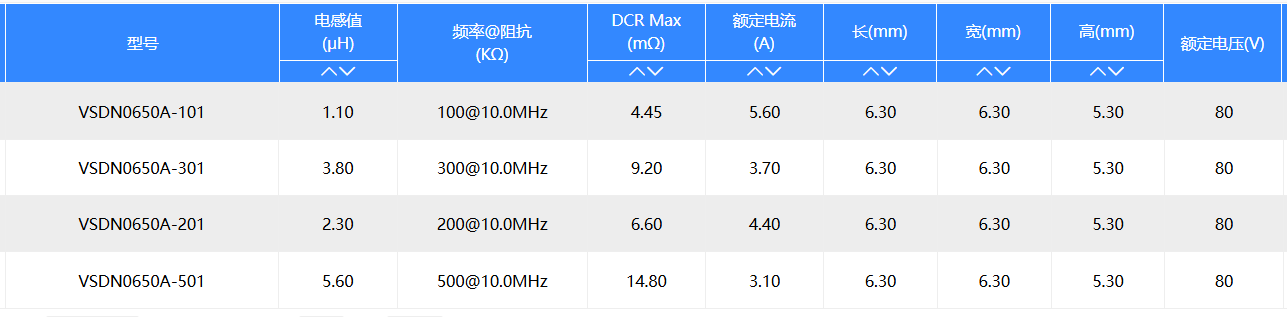

规格参数

2、方案价值

车规级共模电感VSDN0650A系列为汽车电子EMC设计带来的价值可归纳为：

（1）面积缩减：通过磁集成设计省去独立差模电感，PCB占板面积缩减30%~50%，支持更高功率密度的系统集成。

（2）性能增强：E+] 结构与磁屏蔽设计，有效提升电感精度与抗干扰能力，同时矩形中柱保障抗饱和余量。

（3）高频适用：宽频宽温磁芯材质及扁平线绕制工艺提升自谐振频率（SRF），使该系列电感可应用于10MHz以上高频环境下的EMC滤波。

（4）可靠性提升：更强的抗饱和与抗泄露特性，确保在严苛环境（如车载温度循环、振动）下滤波性能稳定。

（5）安装灵活：超低高度设计适应狭小机箱，满足紧凑型、扁平化安装要求。

（6）宽工作温度：-55℃ ～ +155℃（包含电感自发热）。

3、应用场景

（1）汽车动力总成/安全设备

用于与汽车行驶、转向、制动、安全装置等直接相关的汽车设备，或其结构、设备和性能依法需满足安全保证或环境保护技术标准的设备。

• BMS电池管理系统

• OBC车载充电器

• DC/DC转换器（高压转低压）

• 电机驱动控制单元

• 电动助力转向（EPS）系统

• 电子驻车制动（EPB）控制单元

（2）汽车信息娱乐/舒适设备

用于汽车导航、汽车音响、车载信息娱乐系统等不直接涉及人身安全、且法律未强制要求满足安全保证或环境保护技术标准的设备。

• 座舱域控制器电源及信号滤波

• 车载信息娱乐系统显示屏接口

• 车载以太网接口共模抑制

• ADAS环境感知前端（摄像头/雷达非安全核心模块）

• 车载显示屏模组

• 车载音响系统功放电源滤波

（3）工业及通信电源系统

• 开关电源输入/输出端

• 通信基站DC-DC转换模块

• 有效滤除共模传导干扰，满足工业级EMC等级要求

五、结语

电磁兼容设计是决定产品竞争力与上市速度的重要考量因素。科达嘉车规级共模电感VSDN0650A系列将共模与差模滤波功能整合于一体，符合AEC-Q200可靠性认证标准，用更小的体积、更强的性能和高频适配能力，为工程师提供了一种“化繁为简”的EMC设计利器。

在汽车动力总成、智能驾驶辅助系统、车载信息娱乐、新能源管理等应用领域中，VSDN0650A系列是高密度PCB上值得信赖的电磁屏障，助力系统实现性能、可靠性与成本的最优平衡。
