在电力电子技术飞速迭代的当下，从新能源汽车、光伏储能，到服务器电源、工业高压传动设备，终端应用对磁性元件的性能要求愈发严苛。如何在有限空间内实现更高功率密度、更优散热表现及更强耐压能力，已成为电源工程师方案设计与产品选型的核心挑战。科达嘉电子深耕磁性元件领域，推出的CPEX-LV系列高耐压可定制超级大电流电感，精准直击行业痛点，为高压大电流应用提供高效可靠的解决方案。
一、产品概况
超级大电流电感CPEX-LV系列采用科达嘉自主研制的低损耗磁粉芯材料和扁平线圈设计，具有极低的直流电阻和磁芯损耗。产品具有优异的软饱和特性，能够承受更高的峰值电流。饱和电流最高可达126A，温升电流高达120A，能够长时间稳定工作于大电流应用场合，完美适配小体积、高功率密度的设计需求。
该系列电感采用高耐压绝缘工艺，绝缘耐压高达1500V AC，适配场景广泛，可广泛应用于DC-DC转换器、大电流开关稳压器、服务器电源、光伏逆变器、高压传动设备、汽车HVDC 800V高压平台等诸多高压大电流领域。

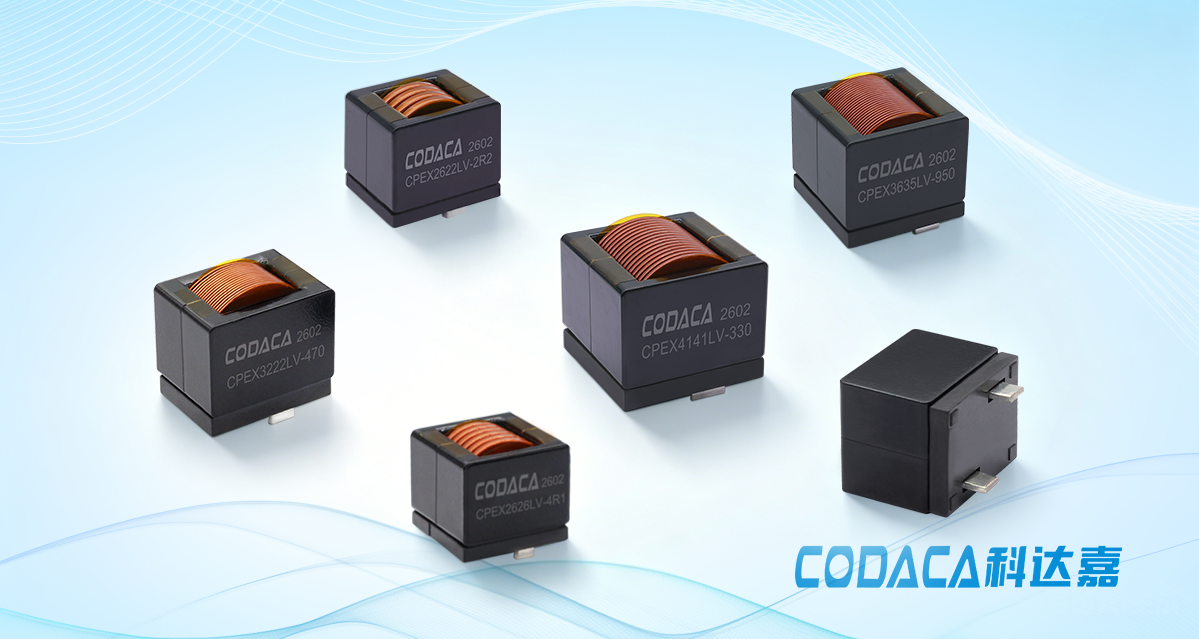

CPEX-LV系列目前开发了5种规格，主要型号包括CPEX2622LV、CPEX2626LV、CPEX3222LV、CPEX3231LV、CPEX3635LV。具体规格参数如表1。
表1：超级大电流电感CPEX-LV系列产品规格
二、产品特点
1、1500V AC高绝缘耐压，筑牢高压安全防线
CPEX-LV系列与其他CPEX系列大电流电感相比，最引人瞩目的特性是其高达1500Vac的绝缘耐压能力。在HVDC 800V应用、光伏逆变器以及高压传动设备等场景中，系统母线电压持续攀升，这对磁性元件的绝缘性能提出了极高要求。
CPEX-LV系列凭借精细化绝缘设计，不仅能从容应对高压环境下的稳态运行，更可有效抵御浪涌、雷击等极端瞬态工况的冲击，为高压应用系统构建坚实的安全屏障，大幅提升终端产品的可靠性与安全性。
2、卓越的电流处理能力，适配复杂负载场景
在DC-DC转换器、大电流开关稳压器等应用中，负载电流的剧烈波动是常态，这对电感的电流承载能力提出了严苛考验。CPEX-LV系列具备优异的直流偏置能力，采用高Bm（饱和磁通密度）磁芯材质，可轻松应对瞬间高峰值电流与瞬态尖峰电流，避免出现磁芯饱和失效问题，保障电感正常工作。
同时，产品采用扁平线绕组结构，不仅实现了极低的直流电阻（Rdc），有效降低导通损耗，还在同等体积下实现了比传统圆线更高的绕组填充系数，提升散热效率与电流承载能力，让电感在紧凑封装中依然能够稳定承载超大电流，兼顾性能与体积优势。
以下为代表型号CPEX3635LV系列的饱和电流曲线及温升电流曲线。

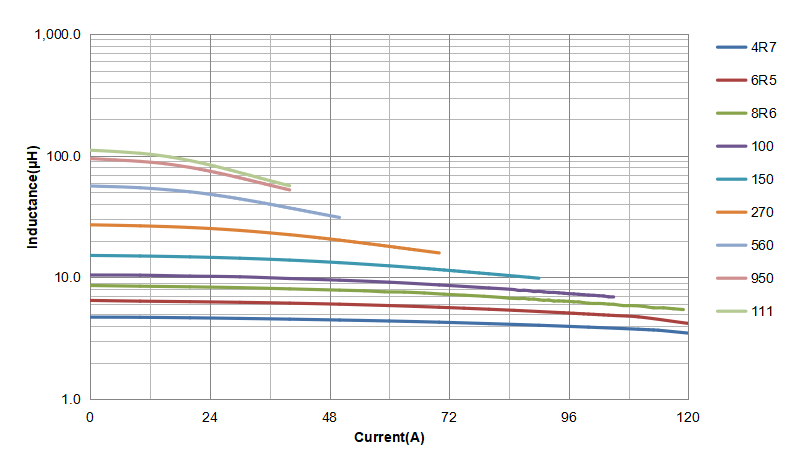

CPEX3635LV系列饱和电流曲线

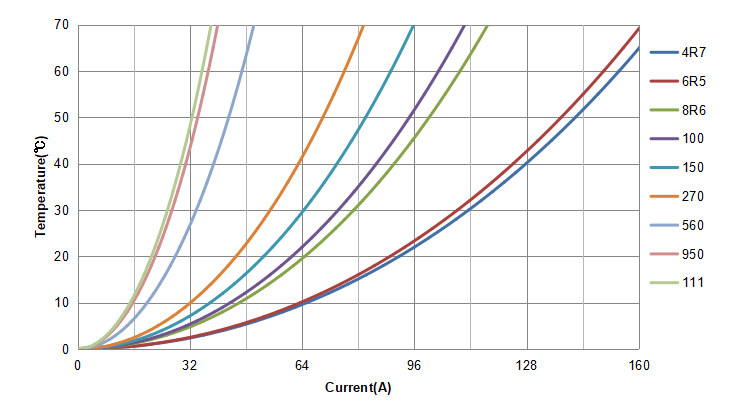

CPEX3635LV系列温升电流曲线
3、优异的温度稳定性，适配复杂恶劣工况
电感参数随温度漂移，易导致系统稳定性下降，这是电源设计者常面临的技术难题。为此，CPEX-LV系列电感采用低损耗耐高温磁芯材料，搭配优化的扁平线圈绕组设计，具备极佳的温度稳定性。产品工作温度范围覆盖-55℃～+155℃（含环境温度与自身温升），电感值、直流偏置特性受温度影响极小，可适配各类复杂恶劣的工作环境，能够在宽频、高温工况下长期稳定运行，保障终端系统的稳定可靠。
4、电磁兼容性优化设计，满足严苛干扰要求
随着电力电子设备功率密度的不断提升，电磁干扰（EMI）问题愈发突出，严重影响设备正常运行及周边电路稳定性。CPEX-LV系列采用磁屏蔽结构，可显著降低电感自身的电磁辐射，减少对外部电路的干扰，有效优化电磁兼容性（EMC），可更好满足相关EMC标准要求。这一特性对于服务器电源、通信设备等对电磁兼容性要求严苛的应用场景而言，具有极强的适配性。
5、电感产品快速定制服务，精准匹配终端需求
科达嘉拥有核心磁芯材料自主研制能力，具备快速响应客户定制需求的实力。针对CPEX-LV系列，我们提供灵活多样的定制选项，无论是磁芯材料的选型、特定电感值的定制，还是针对终端安装空间的尺寸调整，研发团队均可快速响应、精准研发，确保电感产品与终端应用完美匹配，助力客户缩短研发周期、提升产品竞争力。
三、应用场景
依托高耐压、大电流、宽温域、强抗干扰的综合优势，CPEX-LV系列超级大电流电感广泛应用于数据中心服务器电源、光伏逆变器、工业自动化高压传动设备、电动汽车HVDC 800V系统等多个高压大电流领域，凭借稳定可靠的性能，成为越来越多电源工程师在高压设计中的电感首选方案。
四、生产与交付
目前，CPEX-LV系列产品已实现批量生产，交付周期稳定在4-6周，可满足客户规模化量产需求。同时，产品严格符合RoHS、REACH、无卤等国际环保标准，兼顾性能与环保要求，适配全球市场应用。
如需了解产品详细规格、参数曲线及定制方案，可访问科达嘉官方网站，或直接联系销售人员咨询。
五、结语
在高功率密度、高电压、高可靠性的行业发展趋势下，磁性元件的选型已不再是简单的参数匹配，而是关乎终端应用系统整体性能、可靠性与市场竞争力的关键决策。科达嘉CPEX-LV系列高耐压可定制超级大电流电感，以卓越的电气性能、扎实的可靠性设计、灵活的定制能力，精准契合高压大电流应用的核心需求，为行业发展提供高效、可靠的电感解决方案，助力客户实现产品升级与创新突破。
