在开关电源（SMPS）的降压、升压等拓扑中，电感作为核心储能元件，其工作模式直接决定了电源的功率等级、效率与尺寸。连续导通模式（CCM）与非连续导通模式（DCM）是两种最基本的工作状态，针对两者的特化设计绝非偶然，而是与终端的应用场景需求息息相关。

一、开关电源的两大主流工作模式

CCM模式下，电感电流在整个开关周期内持续不断，维持在设计范围内，如同一条平稳的“能量河流”。这种模式因其电流纹波小、输出稳定的特性，能显著降低导通损耗与输出电容应力，适配于对效率、功率密度和动态响应要求严苛的工业、通信及汽车等高功率应用。

DCM模式下，电感电流在每个周期内都会回零，意味着不会有电流从电感流经，从而形成一段“能量间歇期”。这使得转换器在轻载时具有更高的转换效率和固有的二极管零电流关断（ZCS）优势，系统结构得以简化。因此，DCM模式广泛应用于追求成本与轻载效率的手机快充、适配器等消费类中小功率领域。

如果设计选型错误，为工业大功率CCM应用选用DCM导向的电感，可能导致磁芯饱和、过热失效。

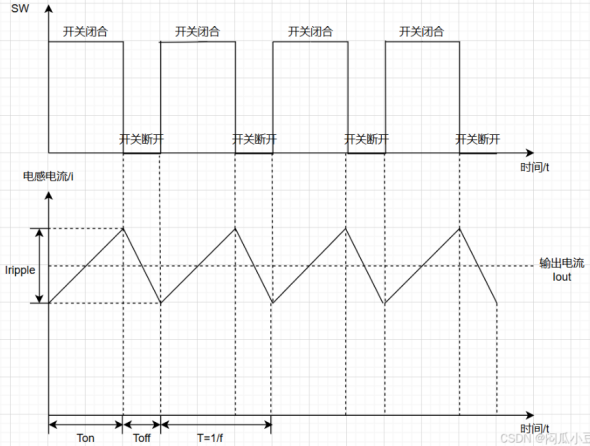

              CCM模式

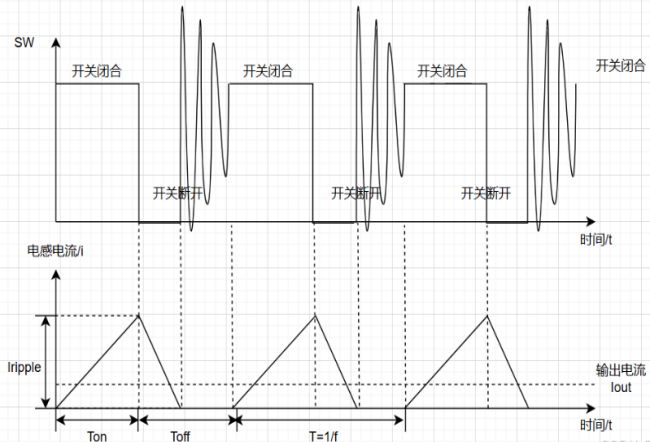

           DCM模式

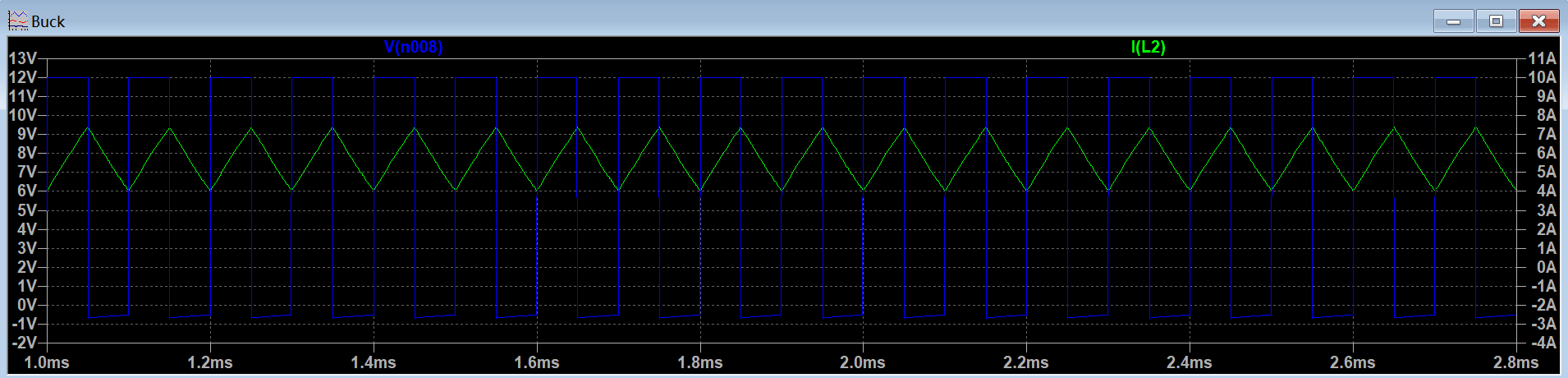

CCM波形

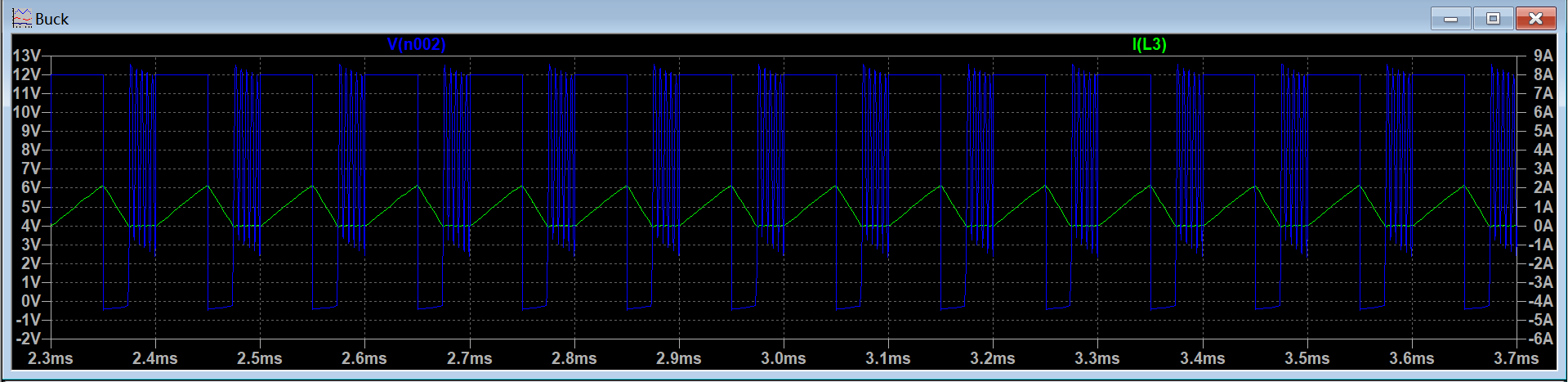

DCM波形

二、连续与断续的边界：关键值的计算

电源转换器究竟工作在连续导通模式（CCM） 还是非连续导通模式（DCM），核心的逻辑判断在于每个开关周期结束时，电感电流是否已降至零。如果电感电流最小值恰好为零，即为临界状态。

这个临界点由一个关键的参数决定——边界电感量（Lb）。它是基于拓扑的伏秒平衡原理推导出的，其计算公式清晰地揭示了系统参数之间的制约关系：

当实际使用的电感值 L > Lb，意味着电感”储能能力“较强，在给定的负载电流（Io）下，电流不会在一个周期内衰减到零，因此系统将稳定工作在CCM。对于追求高效率、大功率的工业应用，通常会确保在全负载范围内工作在CCM，以降低电流纹波和器件应力。

当实际使用的电感值 L < Lb，电感”储能能力”较弱，电流会迅速回零并保持一段“间歇期”，系统将稳定工作在DCM。对于追求轻载效率和小尺寸的消费类应用，可以接受或主动让系统在典型负载下进入DCM，以简化控制并优化部分负载效率。

三、功率电感的选择：其他影响参数

1. 饱和电流（Saturation Current）

当电感电流过大，磁芯磁通密度达到饱和值时，电感进入磁饱和状态，电感值急剧下降。特别是CCM工业用电源变换器中，电感磁饱和会导致大电流失控、纹波大幅增加，引发功率开关器件过流损坏，严重影响变换器正常运行。为避免磁饱和，需合理设计磁芯材料与尺寸，确保在变换器最大工作电流下电感不饱和，同时可采用增加气隙等方法拓宽电感线性工作范围，提高变换器可靠性。科达嘉自主研发了多个系列的磁粉芯大电流电感，采用具有专利配方的磁粉芯提升电感的饱和特性。

2. 直流电阻（DCR）

直流电阻是指电感器绕组线圈在直流条件下的内阻。DCR越低，通入电流时产生的功耗越小，从而提高整体效率。

在选型时，应优先选择具有低DCR特性的产品，降低导通损耗，提高变换器效率。

3. 工作频率（Operating Frequency）

提高转换器的开关频率，可减小电感、电容等无源元件尺寸，提升转换器功率密度与动态响应速度。但电感在高频工作时，寄生参数影响加剧，趋肤效应、邻近效应导致电感损耗大幅增加，传统磁性材料可能无法满足需求，会加剧磁芯损耗带来的发热等问题。因此，选择高频应用的低损耗电感器产品是保证系统稳定运行的重要环节。

4. 工作温度（Operating Temperature）

功率电感需具备良好的物理特性与环境适应性。电感的尺寸与重量需满足户储设备紧凑化设计要求；在高温、潮湿等恶劣环境下，电感应具有稳定的性能，磁芯材料不易受温度、湿度影响，具备良好的散热性能与防潮、防霉、防腐蚀能力。在选型时，应优先选择高工作温度，直流偏置特性受温度影响小的磁粉芯大电流产品。

四、科达嘉为DC-DC转换器提供多品类、高可靠性电感方案

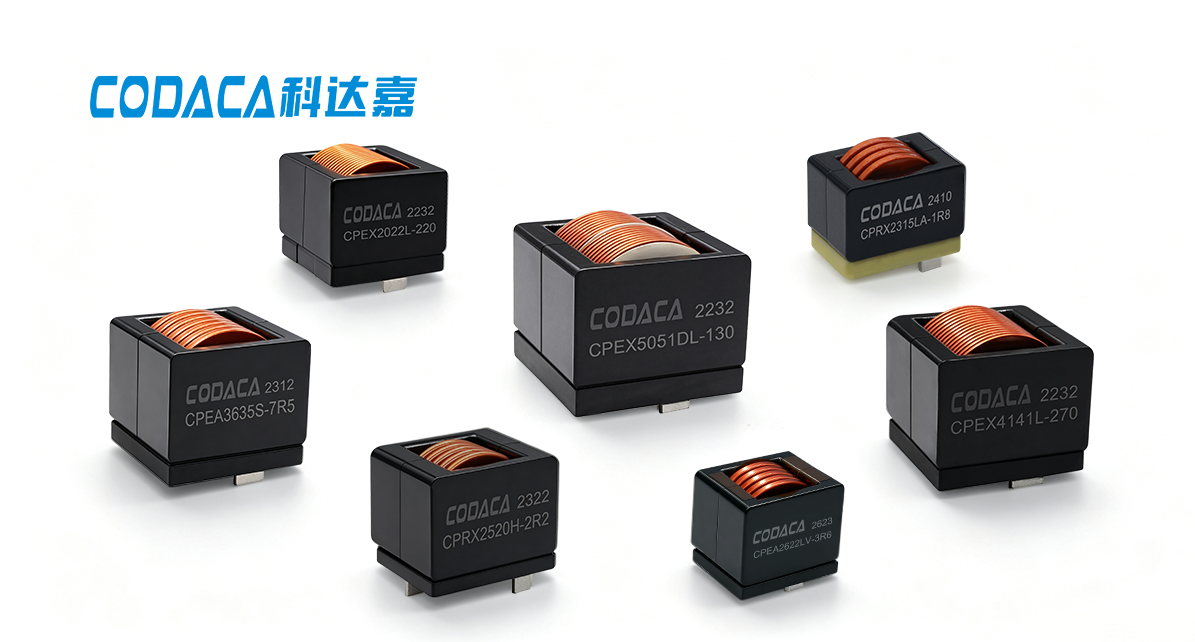

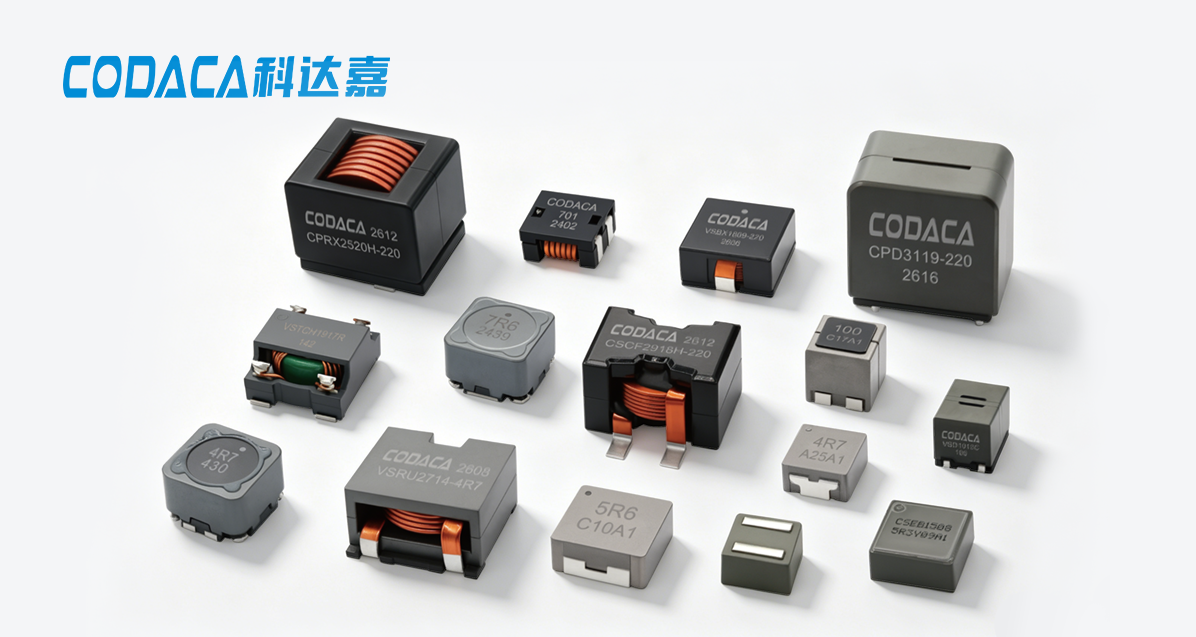

科达嘉通过自主研发和技术创新，为DC-DC转换器系统提供了多种适配的电感解决方案，助力绿色低碳发展。公司推出了大电流电感以及一体成型多个型号产品，提供不同的电气特性及封装设计，满足该系统对电感器的高性能需求。

科达嘉自主研发的磁粉芯大电流电感具有高饱和电流、低损耗、高转换效率、高工作温度等特点， 满足CCM工业类DC-DC变换器系统高工作电流、低损耗、高功率密度等需求。磁屏蔽结构的小尺寸一体成型电感具有低损耗，高效率，应用频率宽等特点，适用于转换器低成本、低能耗等需求。
